외부에서 가상머신 접속하기 (포트포워딩)

VPN접속 없이 외부에서 가상머신 접속이 필요 할 때 사용합니다. 보안상 위험할 수 있으니 꼭 필요한 경우에만 사용바랍니다.

1. 포트포워딩 개념

1.1 IP주소 종류

IP주소는 공인 IP주소와 사설IP주소로 나누어 집니다.

• 공인IP주소 : 전세계에서 유일한 값으로 중복이 없어 외부에서 접속 가능합니다.
• 사설IP주소 : 특정 관리 네트워크(공유기, VPN)에서만 유일한 값으로, 전세계적으로 중복 될수 있습니다. 특정 관리 네트워크에서만 접속이 가능합니다.

보안 및 부족한 IP주소 문제를 해결하기 위해 사설 IP를 사용합니다.

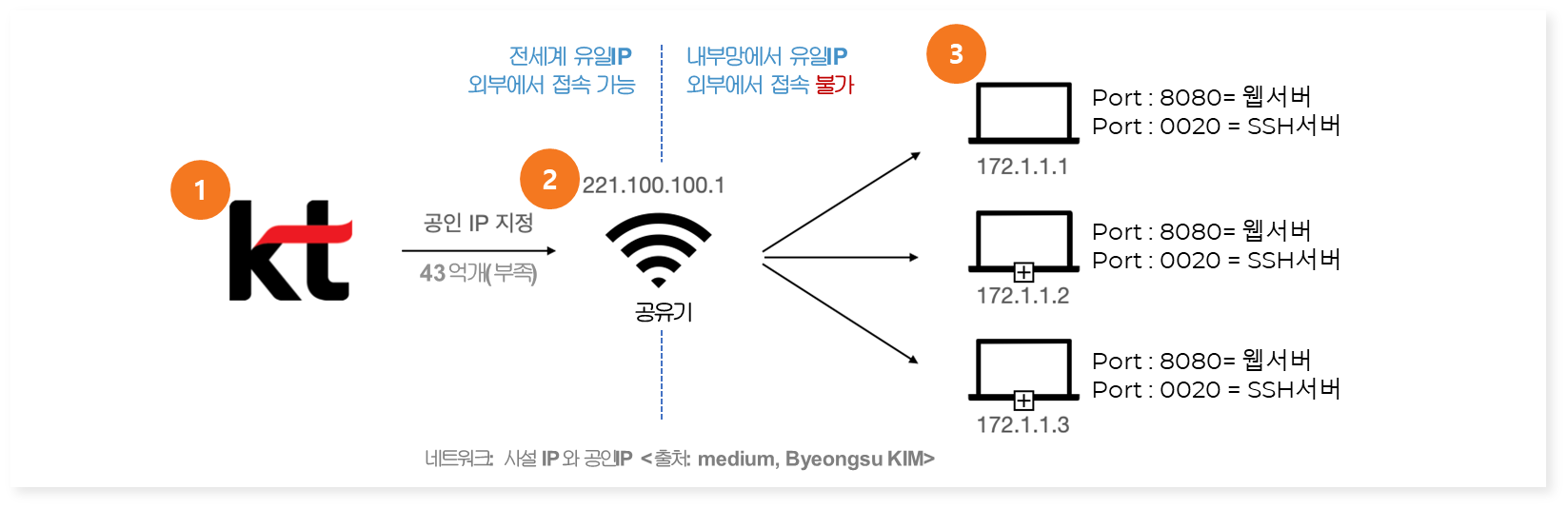

사설 IP 사용 절차는 다음과 같습니다.

1. 인터넷 서비스 가입시 ISP(KT)는 공인IP중에서 한개를 할당 합니다.
2. 사용자는 공유기에 공인 IP를 대표 IP(211.100.100.1)로 설정합니다.
3. 내부에 여러 장비(컴퓨터, 휴대폰, TV)는 사설 IP(172.1.1.1~3)를 할당 받아 사용합니다.

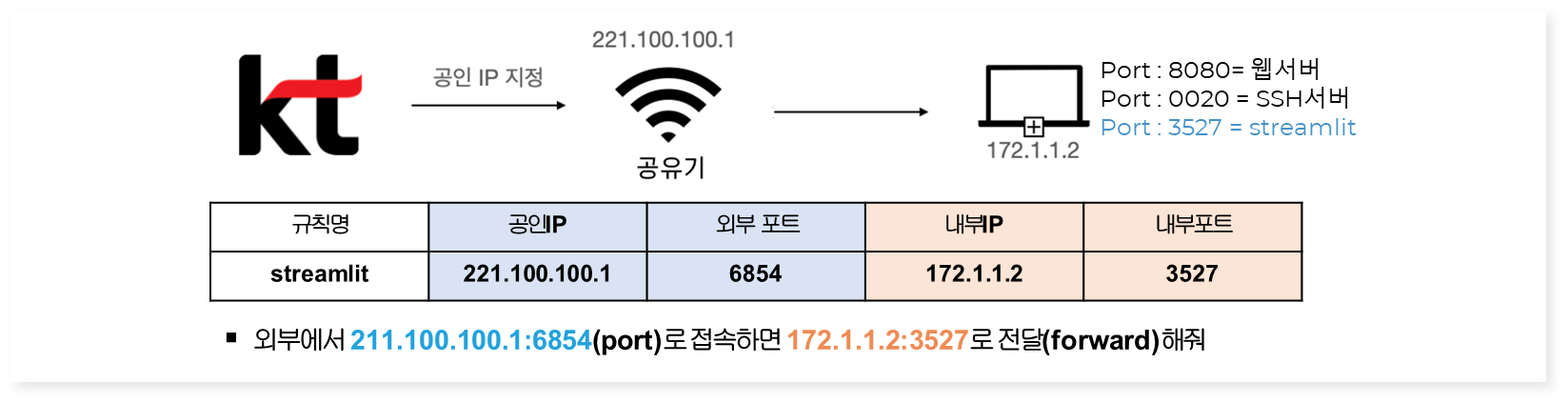

1.2 포트포워딩 동작원리

사설 IP는 특정 관리 네트워크에서만 통신의 되기 때문에 외부에서 접속 할수 없습니다. 이때 포트포워딩 기술을 사용하면 외부 접속이 가능합니다.

동작 원리는 다음과 같습니다.

1. 외부에서 접속하게 할 사설IP(내부IP) 주소와 내부포트 번호를 선택 합니다. (예 : 내부 IP = 172.1.1.2, 내부포트번호 = 3527)
2. 공인IP 주소와 임의의 외부포트 번호를 선택 합니다. (예 : 공인 IP=211.100.100.1, 외부포트번호 = 6854
3. 두 정보를 공유기에 기록하여 처리외합니다.
   (예: 외부에서 211.100.100.1:6854 port로 접속하면 172.1.1.2:3527로 전달forward해줍니다. )

2. 포트포워딩 적용하기

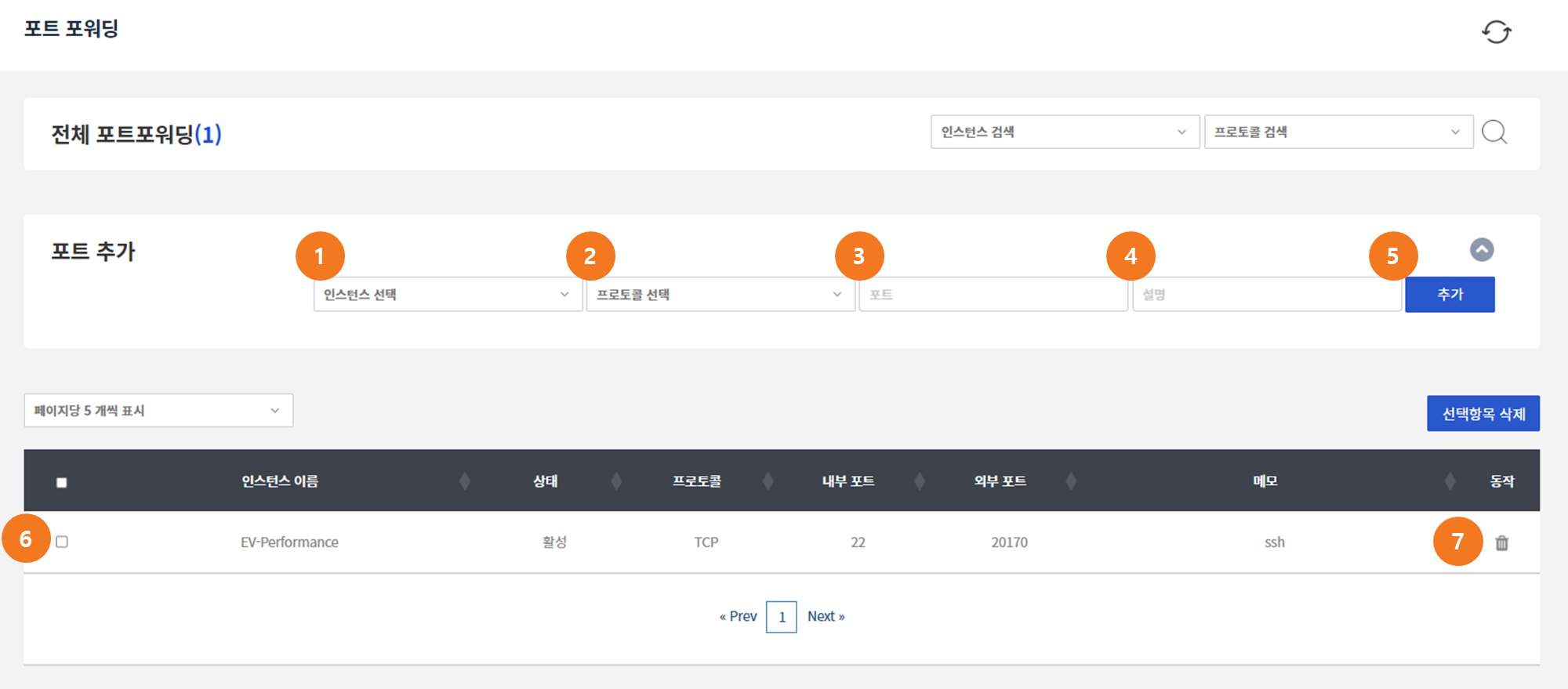

포트포워딩 기능은 프로젝트별로 각 가상머신(인스턴스)마다 할당 할 수 있습니다.

1. 포트포워딩을 적용할 가상머신(인스턴스)를 선택 합니다.
   . 해당 프로젝트내에 있는 가상머신만 선택 할 수 있습니다.
   . 위 설명에서 내부IP(사설IP)를 지정 하는 부분입니다.
2. 적용할 프로토콜을 선택 합니다. TCP와 UDP 중에서 선택 할 수 있습니다.
3. 가상머신(인스턴스)에서 사용하는 내부 포트 번호를 입력 합니다.
   . ssh 의 경우 22번 포트를 사용합니다.
4. 설명글을 입력 합니다. (예: ssh 서비스)
5. 입력 완료시 추가를 선택 합니다.
6. 프로젝트 내 가상머신(인스턴스)마다 할당 된 포트 정보를 볼 수 있습니다.
7. 사용하지 않는 포트를 삭제 할 수 있습니다.

3. 접속 방법

info

외부에서는 공인IP 211.199.20.7을 이용하여 접속 할 수 있습니다. (http only)

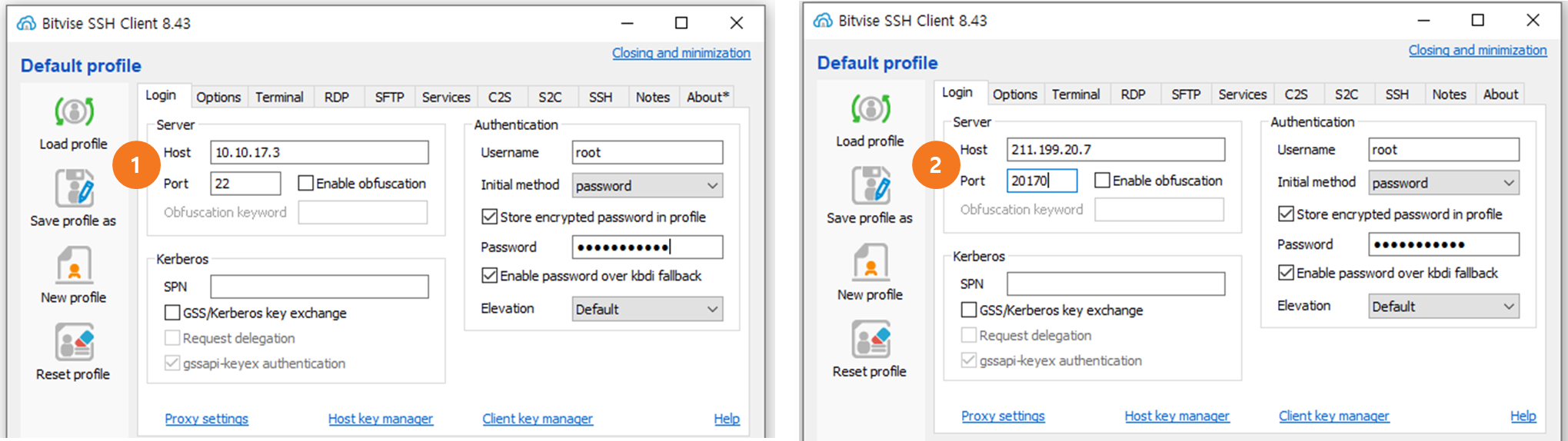

3.1 SSH 접속 하기

1. VPN 접속 후 내부 IP로 접속 하기
   . Host : 10.10.17.3
   . Port : 22
2. 포트포워딩 설정 후 외부 IP로 접속 하기
   . Host : 211.199.20.7
   . Port : 20170 (임시 할당 번호)

IP주소와 포트번호가 다르지만 같은 서버에 접속 하는것을 확인 할수 있습니다.

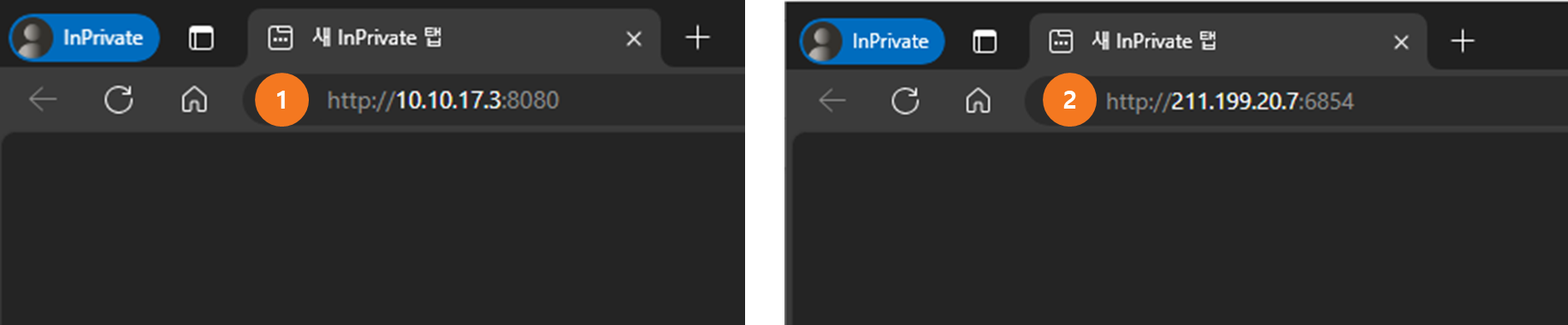

3.2 웹서비스 접속 하기

1. VPN 접속 후 내부 IP로 접속 하기
   . Host : 10.10.17.3
   . Port : 8080
2. 포트포워딩 설정 후 외부 IP로 접속 하기
   . Host : 211.199.20.7
   . Port : 6854 (임시 할당 번호)

IP주소와 포트번호가 다르지만 같은 서버에 접속 하는것을 확인 할수 있습니다.
